Indeksowanie świec zapłonowych oznacza obracanie świecy w głowicy cylindrów w taki sposób, aby otwarta strona elektrody masowej była skierowana w stronę dopływającej mieszanki paliwowo-powietrznej lub środka komory spalania, a nie pozwalała, aby świeca opadała w miejscu zatrzymania się gwintu. Praktyka ta istnieje, ponieważ standardową świecę zapłonową instaluje się wyłącznie na podstawie momentu obrotowego, a nie orientacji, więc elektroda uziemiająca może w efekcie osłaniać iskrę, odchylając drogę płomienia lub ustawiając się w pozycji spowalniającej spalanie. Indeksujące świece zapłonowe korygują ten problem poprzez kontrolowanie położenia obrotowego elektrody względem tłoka, zaworu dolotowego lub kształtu komory i są szeroko stosowane w silnikach wyścigowych, konstrukcjach o wysokim stopniu sprężania oraz we wszystkich zastosowaniach, w których warto dążyć nawet do jedno- lub dwuprocentowego wzrostu wydajności spalania.
W tym przewodniku omówiono, co faktycznie zmieniają świece zapłonowe indeksujące wewnątrz cylindra, narzędzia i systemy spryskiwaczy użyte do tego, powtarzalny proces krok po kroku, dane wyjaśniające, dlaczego jest to istotne, jak wpływa to na konstrukcję komory, jak wypada w porównaniu z innymi modyfikacjami świec zapłonowych oraz błędy, które marnują wysiłek. Każdą sekcję poniżej można przeczytać osobno, jeśli już wiesz, której części potrzebujesz, a FAQ na końcu zawiera pytania, które pojawiają się najczęściej, gdy konstruktorzy rozpoczynają indeksowanie wtyczek po raz pierwszy.
Co Świeca zapłonowa Indeksowanie faktycznie się zmienia

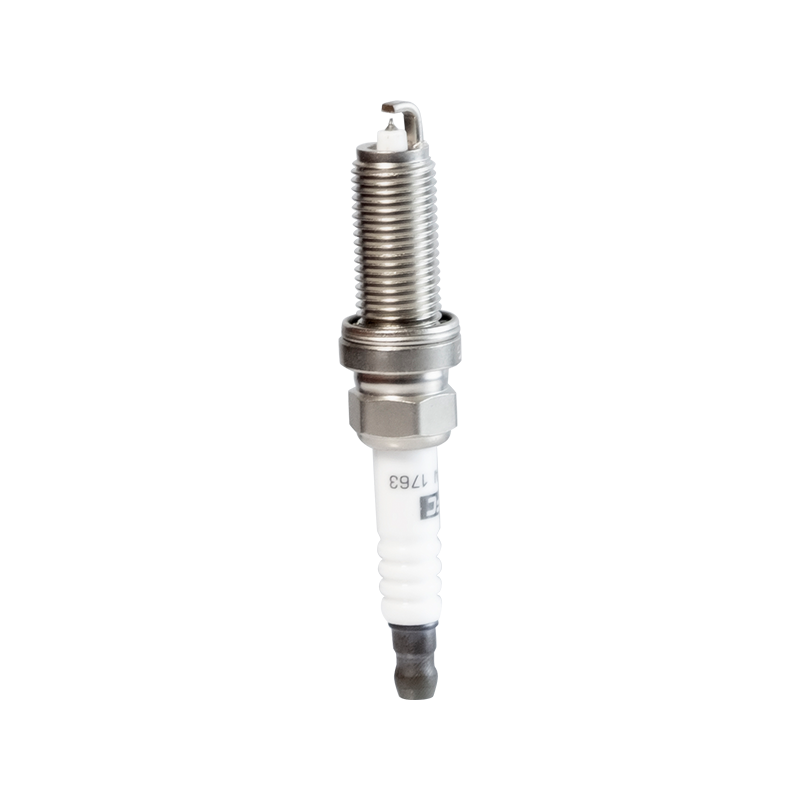

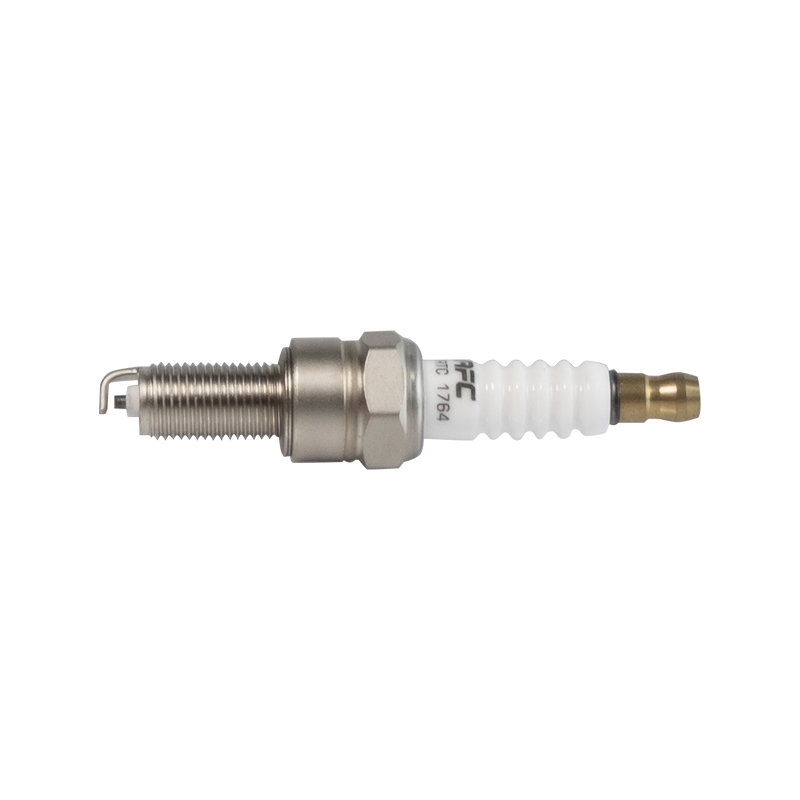

Elektroda masowa świecy zapłonowej to solidny kawałek metalu przyspawany do korpusu. Po wkręceniu wtyczki w główkę i dokręceniu, elektroda zostaje ustawiona pod dowolnym kątem, pod którym gwinty przestały się obracać. W przypadku standardowej instalacji kąt ten jest losowy w obrębie okna o kącie około 60 stopni, ponieważ połączenie gwintu, zgniecenie uszczelki i tolerancja produkcyjna nieznacznie przesuwają ostateczną pozycję spoczynkową. Indeksowanie świec zapłonowych eliminuje tę przypadkowość poprzez celowe kontrolowanie miejsca wylądowania elektrody.
Wewnątrz komory elektroda uziemiająca nie jest biernym obserwatorem. Fizycznie blokuje część iskiernika przed zbliżającym się jądrem płomienia i może zacieniać część samej iskry z mieszanki paliwowej przemieszczającej się obok końcówki świecy. Kiedy otwarta strona elektrody jest zwrócona w stronę przepływu mieszaniny lub środka komory, jądro płomienia tworzy się z mniejszymi przeszkodami i rozprzestrzenia się bardziej symetrycznie. Kiedy jest odwrócona, elektroda częściowo zasłania szczelinę, a opóźnienie zapłonu na tym cylindrze nieznacznie wzrasta.
Wykazały to niezależne testy na hamowni przeprowadzone przez konstruktorów silników i opisane w dokumentach technicznych SAE indeksowane świece zapłonowe mogą poprawić moment szczytowego ciśnienia w cylindrze o wymierny margines w porównaniu do losowo zorientowanych świec, szczególnie w silnikach z zgniatanymi pasami, kopułowymi tłokami lub świecami zapłonowymi umiejscowionymi niecentrycznie, gdzie efekt cienia elektrody jest bardziej wyraźny. Przyrost na cylinder jest niewielki w przypadku standardowego silnika, zwykle w zakresie od ułamka koni mechanicznych do kilku dziesiątych procenta zużycia paliwa przy hamowaniu, ale w przypadku silnika ośmiocylindrowego przy stałych wysokich obrotach daje to zauważalną różnicę na arkuszu hamowni.
Pomocne jest myślenie o końcówce świecy zapłonowej jako o małej przeszkodzie znajdującej się bezpośrednio na drodze czoła płomienia dokładnie w momencie, gdy czoło płomienia jest najsłabsze i najbardziej wrażliwe na zakłócenia. W pierwszym ułamku milisekundy po wyzwoleniu iskry jądro płomienia ma zaledwie kilka milimetrów średnicy i wciąż gromadzi wystarczającą ilość energii cieplnej, aby stać się samowystarczalnym. Jakakolwiek pobliska masa metalu, w tym sama elektroda uziemiająca, pochłania ciepło z jądra i może spowolnić jego wczesny wzrost. Nazywa się to hartowaniem i jest zjawiskiem dobrze udokumentowanym w badaniach nad spalaniem. Indeksowanie nie eliminuje całkowicie hartowania, ponieważ elektroda jest nadal fizycznie obecna w komorze, ale zmienia się tam, gdzie efekt gaszenia jest najsilniejszy w stosunku do kierunku, w jakim musi przemieszczać się płomień, aby skutecznie dotrzeć do zewnętrznych krawędzi komory.
Praktyczny wynik jest taki, że dwa silniki zbudowane według identycznych specyfikacji, z tymi samymi tłokami, głowicami, wałkiem rozrządu i czasem zapłonu, mogą generować nieco inne krzywe szczytowego ciśnienia w cylindrze wyłącznie dlatego, że świece zapłonowe w jednym silniku wylądowały z elektrodami zorientowanymi korzystnie, a w drugim nie. Indeksowanie świec zapłonowych zamienia ten losowy wynik w kontrolowany, powtarzalny.
Skąd wzięło się indeksowanie świec zapłonowych
Orientacja elektrod nie była czymś, czym pierwsi inżynierowie motoryzacyjni martwili się, ponieważ układy zapłonowe, dostarczanie paliwa i konstrukcje komór spalania z połowy XX wieku wymagały rozwiązania w pierwszej kolejności znacznie większych źródeł zmienności między cylindrami. Indeksowanie stało się znaczącą praktyką, gdy konstruktorzy silników biorący udział w profesjonalnych programach wyścigów dragsterów i torów kołowych zoptymalizowali już prawie wszystkie inne zmienne w układach zapłonowym i paliwowym, w którym to momencie orientacja elektrod stała się jednym z niewielu pozostałych źródeł niewyjaśnionych różnic między skądinąd identycznymi cylindrami.
Ogniwa hamownicze silnika prowadzone przez profesjonalne zespoły wyścigowe w latach 80. i 90. XX wieku zaczęły dokumentować różnice ciśnień w cylindrach korelujące z położeniem elektrod, a dane te skłoniły producentów świec zapłonowych do rozpoczęcia oferowania wstępnie indeksowanych numerów części świec zapłonowych dla określonych rodzin silników. To, co początkowo było ściśle strzeżoną techniką stosowaną przez niewielką liczbę profesjonalnych konstruktorów silników, stopniowo stało się udokumentowanym, możliwym do nauczenia procesem, w miarę jak wyposażenie hamowni stało się bardziej dostępne dla mniejszych warsztatów wyścigowych, a organizacje badawcze zajmujące się silnikami publikowały publicznie dane porównawcze.
Obecnie indeksowanie świec zapłonowych jest uważane za rutynowy krok w poważnych konstrukcjach silników wolnossących i wymuszonych silników indukcyjnych, a nie za tajną technikę, a zestawy podkładek indeksujących są sprzedawane przez wielu dostawców części zapłonowych specjalnie do tego celu.
Dlaczego indeksowanie świec zapłonowych ma znaczenie w przypadku kompilacji wydajnościowych
01
Symetria jądra płomienia
Symetryczne, niezakłócone jądro płomienia pali się bardziej przewidywalnie, cykl po cyklu. Indeksowanie zmniejsza różnice w rozwoju każdego zdarzenia spalania, co zmniejsza wahania ciśnienia w poszczególnych cylindrach.
02
Zmniejszona czułość detonacji
Kiedy elektroda jest zwrócona w stronę przeciwną od kopuły tłoka lub obszaru zgniecenia, gorące punkty spowodowane przez ekranowanie elektrody są mniej skłonne do wywołania przedzapłonu w przypadku wysokiego doładowania lub wysokiego sprężania.
03
Spójne linie bazowe strojenia
Tunery silników polegają na powtarzalnym zachowaniu spalania. Indeksowane świece usuwają jedną zmienną z różnic w fazach rozrządu między cylindrami, dzięki czemu mapy zapłonu lepiej zachowują się w pełnym zakresie obrotów.
04
Dłuższa żywotność wtyczki pod obciążeniem
Elektroda zorientowana na czysty przepływ powietrza jest chłodniejsza i zanieczyszcza mniej niż elektroda umieszczona w kieszeni o niskim przepływie w komorze, co wydłuża żywotność użytkową w zastosowaniach wymagających długotrwałego dużego obciążenia.
05
Większy użyteczny margines czasowy
Ponieważ cylindry indeksowane zachowują się bardziej przewidywalnie, tunery mogą ustawić czas zapłonu bliżej teoretycznego maksimum, nie pozostawiając tak dużego marginesu bezpieczeństwa w porównaniu z najgorzej działającym cylindrem w banku.
06
Lepsza korelacja między cylindrami
Kiedy każdy cylinder ma tę samą orientację elektrod w stosunku do własnej geometrii komory, odczyty temperatury gazów spalinowych i stosunku powietrza do paliwa w cylindrach stają się łatwiejsze do interpretacji i porównania podczas strojenia.
Jak konstrukcja komory zmienia idealną orientację
Prawidłowa orientacja elektrody nie jest ustaloną, uniwersalną odpowiedzią. Zależy to w dużym stopniu od położenia świecy zapłonowej względem zaworu dolotowego, zaworu wydechowego, kopuły tłoka i opaski zgniatającej. Poniższa tabela podsumowuje ogólne punkty początkowe stosowane przez konstruktorów silników dla typowych rodzin komór, chociaż ostateczną orientację należy zawsze potwierdzić testami porównawczymi na konkretnym używanym odlewie głowicy.
| Typ komory | Pozycja wtyczki | Wspólna orientacja początkowa |
|---|---|---|
| Klin, zawór skośny | Przesunięcie w kierunku strony wydechu | Elektroda skierowana w stronę zaworu wlotowego |
| Półkulisty | Centralnie położony | Elektroda skierowana od środka, w stronę ściany komory |
| Pentroof, czterozaworowy | Centralnie położony between four valves | Elektroda ustawiona równolegle do osi otworu cylindra |
| Półkulisty, w kształcie serca | Lekko przesunięte od środka | Elektroda skierowana w stronę przeciwną do zgniatanego pasma |
| Płaski wierzch, wtyczka boczna | Przesunięcie w jedną stronę otworu | Elektroda skierowana w stronę środka otworu |
Geometria pasma Squish zasługuje na szczególną uwagę, ponieważ bezpośrednio wpływa na odporność na detonację. W komorach z agresywnym pasmem zgniatania mieszanina jest szybko wypychana z obszaru zgniatania w kierunku korka, gdy tłok zbliża się do górnego martwego punktu. Jeśli elektroda znajduje się bezpośrednio na ścieżce o dużej prędkości, zakłóca to turbulencje wywołane zgniataniem, które mają sprzyjać szybkiemu, równomiernemu spalaniu. Ustawienie elektrody poza tą bezpośrednią ścieżką pozwala zachować zamierzony wzór turbulencji, wokół którego zaprojektowano komorę.
Cztery metody stosowane do indeksowania świec zapłonowych
Nie ma jednego uniwersalnego sposobu kontrolowania orientacji elektrody, ponieważ moment obrotowy gwintu i zgniecenie podkładki ostatecznie zatrzymują obrót świecy. Konstruktorzy stosują jedno z czterech podejść, w zależności od wymaganego poziomu precyzji i rodzaju wtyczki.
Zestawy podkładek indeksujących
Zestaw podkładek indeksujących zawiera zestaw miedzianych lub stalowych podkładek zgniatanych o nieco różnych grubościach, zwykle stopniowanych co kilka tysięcznych cala. Ponieważ ostateczny kąt spoczynku grzybka zależy od stopnia ściągnięcia podkładki, wymiana na podkładkę o innej grubości zmienia się dokładnie tam, gdzie gwinty przestają się obracać. Konstruktor wkręca wtyczkę, sprawdza kąt elektrody za pomocą opatentowanego narzędzia indeksującego lub linii znacznika farby, wyjmuje wtyczkę, zamienia podkładkę na podkładkę o jeden stopień grubszą lub cieńszą i powtarza tę czynność, aż elektroda wyląduje w docelowym oknie, zwykle plus minus 5 do 10 stopni od idealnej orientacji. Jest to najpowszechniej stosowana metoda w wyścigach klubowych i amatorskich, ponieważ zestawy podkładek są niedrogie i nadają się do wielokrotnego użytku w wielu wersjach.
Wstępnie indeksowane wtyczki od producenta
Kilku producentów zapłonów o wysokich parametrach oferuje obecnie świece znakowane laserowo w fabryce, aby pokazać dokładną orientację elektrody w stosunku do linii odniesienia na sześciokątnej obudowie. W niektórych seriach wyścigowych te numery części są podawane bezpośrednio, ponieważ całkowicie eliminują one wymianę podkładek metodą prób i błędów. Konstruktor po prostu ustawia znacznik odniesienia w znanej pozycji przed ostatecznym momentem obrotowym, używając klucza dynamometrycznego ze znacznikiem świadka, a nie zamiennika podkładki. Metoda ta polega na zamianie niewielkiej wyższej ceny na znaczną oszczędność czasu, szczególnie w silnikach wielocylindrowych, w których w przeciwnym razie konieczne byłoby powtórzenie metody mycia przy każdym otworze.
Selektywny zespół momentu obrotowego do kąta
W silnikach, w których wymiana podkładek jest niepraktyczna, niektórzy konstruktorzy stosują metodę momentu obrotowego pod kątem: świecę osadza się z niskim początkowym momentem obrotowym, sprawdza się kąt elektrody, a następnie świecę obraca się do przodu w małych krokach i ponownie dokręca, aż do osiągnięcia docelowej orientacji i określonego przez producenta obciążenia zacisku. Metoda ta wymaga większej ostrożności, ponieważ nadmierny obrót powyżej prawidłowego obciążenia zacisku może spowodować zmiażdżenie uszczelki i zmianę zakresu temperatur świecy.
Gwintowanie za pomocą płytek indeksowanych
Mniej popularna, ale bardzo precyzyjna metoda polega na zamontowaniu w otworze świecy obrobionej maszynowo wkładki gwintowej, która ma wbudowany ogranicznik ustawiony w określonym położeniu obrotowym. Po zainstalowaniu wkładki każdy grzyb o pasującym skoku gwintu jest osadzany pod tym samym powtarzalnym kątem za każdym razem, gdy jest instalowany, eliminując potrzebę ponownego indeksowania po każdej wymianie grzybka. Ta metoda wymaga pracy maszynowej na głowicy cylindrów i jest zazwyczaj zarezerwowana dla dedykowanych silników wyścigowych, które są często poddawane remontom i wymagają indeksowania, aby były skutecznie trwałe.
| Metoda | Poziom precyzji | Typowe zastosowanie |
|---|---|---|
| Wymiana zestawu spryskiwaczy | Plus minus 5 do 10 stopni | Wyścigi drag, tor kołowy, tuning hamowni |
| Fabrycznie indeksowane wtyczki | Plus minus 3 stopnie | Sankcjonowane serie wyścigowe, programy wydajności OEM |
| Zespół momentu obrotowego pod kątem | Plus minus 10 do 15 stopni | Silniki produkowane na poziomie warsztatowym bez zestawów spryskiwaczy |
| Indeksowane wkładki gwintowe | Plus minus 2 stopnie, powtarzalne | Dedykowane silniki wyścigowe często regenerowane |
Potrzebne narzędzia i sprzęt
Indeksowanie nie wymaga obszernego zestawu narzędzi, ale każdy element odgrywa określoną rolę w uzyskaniu powtarzalnego, dokładnego wyniku.
Kalibrowany klucz dynamometryczny
Każda próba indeksowania polega na osiągnięciu tej samej wartości momentu obrotowego przy każdym ponownym montażu świecy, ponieważ moment obrotowy decyduje o tym, jak mocno podkładka się ściska i gdzie korek ostatecznie przestaje się obracać.
Zestaw stopniowanych podkładek indeksujących
Zestaw obejmujący zakres grubości w małych, stałych odstępach zapewnia wystarczającą rozdzielczość, aby precyzyjnie dostroić kąt spoczynku bez konieczności stosowania dziesiątek pojedynczych podkładek.
Narzędzie odniesienia kąta lub kątomierz
Proste koło stopniowe lub dedykowany miernik indeksowania świec zapłonowych pozwala konstruktorowi dokładnie odczytać ostateczne położenie elektrody zamiast szacować ją naocznie.
Nasadka do świec zapłonowych z gumową wkładką
Gniazdo, które mocno chwyta izolator wtyczki, zapobiega poślizgowi podczas instalacji, co ma znaczenie, ponieważ każdy poślizg zmienia w nieprzewidywalny sposób końcowy kąt spoczynku.
Marker malarski lub płyn do układania
Oznaczenie położenia elektrody i punktu odniesienia na głowicy ułatwia sprawdzenie i zarejestrowanie orientacji w poprzek każdego cylindra bez konieczności demontażu czegokolwiek.
Arkusz dziennika lub arkusz kalkulacyjny
Rejestrowanie grubości podkładki, wartości momentu obrotowego i końcowego kąta dla każdego położenia cylindra oznacza, że następna przebudowa nie wymaga powtarzania od zera procesu prób i błędów.
Proces indeksowania świec zapłonowych krok po kroku
- Oczyść gwinty świec zapłonowych w głowicy cylindrów i przed uruchomieniem sprawdź, czy nie są uszkodzone, ponieważ zanieczyszczenia zmieniają sposób osadzenia podkładki.
- Określ docelową orientację elektrody silnika, zwykle skierowaną w stronę wlotu komory lub w kierunku centralnego otworu, w zależności od konstrukcji komory i zaleceń producenta.
- Zamontuj korek z podkładką bazową i dokręć go wartością określoną przez producenta za pomocą skalibrowanego klucza dynamometrycznego.
- Zaznaczyć końcowy kąt spoczynku elektrody za pomocą narzędzia indeksującego lub filcowej linii znacznikowej, odnosząc się do sześciokątnych spłaszczeń.
- Jeśli kąt jest odbiegający od docelowego, wyjmij korek i zamień podkładkę na podkładkę o jeden stopień grubszą lub cieńszą, przesuwając punkt spoczynku w wymaganym kierunku.
- Dokręć ponownie i sprawdź kąt, powtarzając wymianę podkładek, aż elektroda znajdzie się w dopuszczalnym oknie dla tego silnika.
- Zanotuj grubość podkładki użytej dla każdej pozycji cylindra, ponieważ konieczna korekta może się nieznacznie różnić w zależności od otworu z powodu tolerancji obróbki.
- Przejdź do następnego cylindra i powtórz ten sam proces, utrzymując spójną orientację celu we wszystkich otworach w głowicy.
- Po zindeksowaniu każdego cylindra sfotografuj lub naszkicuj ostateczną orientację każdej wtyczki na potrzeby protokołu budowy przed zamontowaniem kolektora dolotowego lub jakichkolwiek elementów, które mogłyby blokować dostęp wzrokowy.
- Ponownie sprawdź moment obrotowy po zakończeniu cyklu nagrzewania silnika, ponieważ zgnieciona uszczelka może nieznacznie poluzować się przy pierwszym uruchomieniu.
- Sprawdź ponownie orientację elektrody w tym samym czasie, co kontrola momentu obrotowego po cyklu nagrzewania, ponieważ niewielkie rozluźnienie uszczelki może czasami przesunąć kąt spoczynkowy o kilka stopni.
W którym kierunku powinna być skierowana elektroda
Wśród konstruktorów silników panuje autentyczny spór co do idealnej orientacji elektrod, a prawidłowa odpowiedź zależy w dużym stopniu od geometrii komory, dlatego też każdą pojedynczą regułę należy traktować jako punkt wyjścia, a nie uniwersalne prawo.
W stronę zaworu wlotowego: Powszechnie spotykane w komorach z zaworami klinowymi i skośnymi, takie ustawienie utrzymuje elektrodę z dala od bezpośredniej ścieżki przychodzącego ładunku, gdy przemieszcza się on w stronę strony wydechowej, zmniejszając zakłócenia przepływu podczas suwu ssania.
Stojąc twarzą do środka komory: Preferowany w komorach półkulistych i pentroof, gdzie płomień musi przemieszczać się na zewnątrz symetrycznie od centralnie umieszczonego korka, tak aby elektroda była odwrócona od jakiejkolwiek pojedynczej ścieżki przepływu.
Stojąc tyłem do zaworu wydechowego: Stosowany w niektórych konstrukcjach charakteryzujących się wysokim stopniem sprężania, aby utrzymać elektrodę z dala od najgorętszego obszaru komory, zmniejszając ryzyko, że sama elektroda stanie się źródłem przedzapłonu.
Odwracając się od opaski squish: Stosowany w komorach o agresywnej konstrukcji typu squish, dzięki czemu elektroda nie zakłóca turbulencji przemieszczających mieszaninę w kierunku korka w górnej części suwu sprężania.
Ponieważ kształt komory różni się znacznie w zależności od rodziny silników, wielu profesjonalnych konstruktorów silników określa najlepszą orientację dla konkretnego odlewu głowicy poprzez pociągnięcie na hamowni jeden do tyłu, zamiast polegać wyłącznie na teorii, a następnie ustala tę orientację jako standard dla każdej konstrukcji wykorzystującej tę głowicę. Niektóre sklepy prowadzą wewnętrzne arkusze referencyjne dla każdego powszechnie produkowanego przez siebie odlewu głowicy, odnotowując orientację, która zapewniła najbardziej spójne wyniki ciśnienia w cylindrach w wielu silnikach, co eliminuje zgadywanie w przypadku przyszłych konstrukcji przy użyciu tego samego odlewu.
Co the Data Shows
Grupy badawcze zajmujące się silnikami, które opublikowały testy porównawcze orientacji elektrod, generalnie podają ten sam wzór: zyski ze świec zapłonowych indeksowanych są niewielkie w przypadku każdego pojedynczego cylindra, ale mają stały kierunek. Szeroko cytowane porównanie przeprowadzone przez niezależne laboratorium badawcze silników wykazało, że wyprodukowano świece indeksowane bardziej powtarzalny czas szczytowego ciśnienia w cylindrze przy wielokrotnych pociągnięciach niż losowo zorientowane świece w tej samej głowicy, przy czym odchylenie standardowe czasu wzrostu ciśnienia zmniejsza się zauważalnie, gdy każdy cylinder zostanie przestawiony do tej samej orientacji odniesienia. Bezwzględna różnica mocy w przypadku wolnossącego silnika V8 w tych testach była niewielka, na ogół poniżej jednego procenta, ale poprawa konsystencji była na tyle duża, że tunery wykorzystali ją do zaostrzenia marginesów synchronizacji zapłonu bez zwiększania ryzyka detonacji.
Zastosowania z wymuszoną indukcją i wysokim sprężaniem zwykle wykazują większe korzyści praktyczne, ponieważ silniki te działają już bliżej progu detonacji, a jakakolwiek redukcja zlokalizowanych gorących punktów wokół elektrody zapewnia dodatkowy margines czasu, który można produktywnie wykorzystać w innym miejscu tuningu. Niektórzy konstruktorzy silników zgłaszali, że szczególnie w zastosowaniach z turbodoładowaniem są w stanie dodać od jednego do dwóch stopni dodatkowego wyprzedzenia zapłonu po konsekwentnym stosowaniu indeksowania, właśnie dlatego, że cylinder w najgorszym przypadku nie był już tak daleko w tyle za cylindrem w najlepszym przypadku pod względem rozrządu spalania.
Rozpiętość temperatury gazów spalinowych w cylindrach to kolejny powszechnie monitorowany wskaźnik. Konstruktorzy, którzy stosują świece indeksujące, często zgłaszają po indeksowaniu węższy rozkład EGT od banku do banku, co jest zgodne z bardziej równomiernym czasem spalania, ponieważ cylinder, który pali się później niż jego sąsiedzi, ma tendencję do osiągania mierzalnie wyższych temperatur spalin, co jest bezpośrednią konsekwencją.
Rozważania dotyczące momentu obrotowego i obciążenia zacisku
Ponieważ metoda podkładki ustalającej opiera się na dokładnej kontroli stopnia zgniecenia podkładki, dokładność momentu obrotowego staje się ważniejsza niż w przypadku standardowej instalacji, gdzie orientacja nie ma znaczenia. Klucz dynamometryczny, który jest skalibrowany nawet o niewielki margines, może przesunąć końcowy kąt spoczynku na tyle, aby przesunąć elektrodę poza docelowe okno, co zniweczy staranny wybór podkładki z poprzedniej próby.
| Rozmiar gwintu | Moment obrotowy gniazda uszczelki | Moment obrotowy gniazda stożkowego |
|---|---|---|
| 10 milimetrów | 9 do 12 funtów na stopę | 6 do 8 funtów na stopę |
| 12 milimetrów | 13 do 18 funtów na stopę | 10 do 12 funtów na stopę |
| 14 milimetrów | 18 do 22 funtów na stopę | 14 do 18 funtów na stopę |
| 18 milimetrów | 28 do 34 funtów na stopę | 22 do 26 funtów na stopę |
Zakresy te są jedynie ogólnymi punktami odniesienia, a wartość momentu obrotowego opublikowana przez producenta świecy i głowicy cylindrów powinna zawsze mieć pierwszeństwo. Kluczową kwestią przy indeksowaniu jest spójność: niezależnie od wybranej wartości z dopuszczalnego zakresu, należy ją zastosować identycznie do każdego cylindra i każdego próbnego montażu, ponieważ zmiana wartości momentu obrotowego w trakcie procesu uniemożliwia wyodrębnienie grubości podkładki jako jedynej zmiennej wpływającej na ostateczną orientację.
Typowe błędy podczas indeksowania świec zapłonowych
| Błąd | Konsekwencja |
|---|---|
| Nadmierne obroty powyżej prawidłowego momentu obrotowego w celu wymuszenia wyrównania | Zgnieciona uszczelka, zmienione zachowanie w zakresie temperatur, możliwe uszkodzenie gwintu |
| Stosowanie niedopasowanych grubości podkładek na cylindrach bez ich śledzenia | Nierównomierne obciążenie zacisku i nierówna szczelina pomiędzy końcówką grzyba a tłokiem |
| Indeksowanie bez uprzedniego potwierdzenia prawidłowej orientacji dla danej konstrukcji komory | Zmarnowany wysiłek lub zmiana, która zamiast pomóc spalaniu, szkodzi |
| Pominięcie ponownej kontroli po pierwszym cyklu grzewczym | Rozluźnienie uszczelki może spowodować nieznaczne przesunięcie elektrody poza okienko docelowe |
| Ponowne użycie kruszonej podkładki miedzianej metodą prób i błędów | Nieprzewidywalny kąt osadzenia i zmniejszone uszczelnienie gniazda grzyba |
| Używanie nieskalibrowanego lub nieodpowiedniego klucza dynamometrycznego pomiędzy próbami | Końcowy kąt spoczynku zmienia się w nieprzewidywalny sposób, nawet w przypadku prawidłowej podkładki |
| Nie rejestrowano, która grubość podkładki działała dla każdego pojedynczego otworu | Cały proces prób i błędów należy powtórzyć przy następnej przebudowie |
| Stosowanie tej samej orientacji docelowej do każdego silnika, niezależnie od typu komory | Orientacja zoptymalizowana dla jednej konstrukcji komory może nie pomóc lub może zaszkodzić innej konstrukcji komory |
Indeksowanie w porównaniu z innymi regulacjami świec zapłonowych
Indeksowanie to jeden z kilku sposobów, w jaki konstruktorzy dostosowują świece zapłonowe do wydajności i często jest mylony z innymi regulacjami, które całkowicie dotyczą różnych części procesu spalania.
| Regulacja | Co It Controls | Podstawowa korzyść |
|---|---|---|
| Indeksowanie | Orientacja obrotowa elektrody uziemiającej | Bardziej symetryczne, powtarzalne tworzenie się jądra płomienia |
| Szczeliny | Odległość pomiędzy elektrodą środkową i masową | Kontroluje energię iskry i wymagane napięcie zapłonu |
| Wybór zakresu ciepła | Jak szybko końcówka wtyczki odprowadza ciepło do głowy | Zapobiega przedwczesnemu zapłonowi lub zabrudzeniu, w zależności od poziomu obciążenia |
| Przewidywany wybór końcówki | Jak daleko elektroda sięga do komory | Umieszcza iskrę bliżej środka mieszanki |
| Dobór materiału elektrody | Trwałość i konsystencja iskry w miarę upływu czasu | Dłuższa żywotność i bardziej stabilne napięcie iskry |
Żadna z tych regulacji nie zastępuje pozostałych. Dobrze zbudowany silnik wydajnościowy zazwyczaj najpierw uwzględnia zakres temperatur i przerwę, ponieważ wpływają one na podstawową niezawodność i zachowanie podczas uruchamiania, a następnie indeksuje warstwy na górze, gdy inne podstawy są już prawidłowe.
Gdzie indeksowanie świec zapłonowych jest warte wysiłku
Indeksowanie nie jest czymś, czego potrzebuje każdy silnik. Jest to najcenniejsze tam, gdzie koszt niewielkiej poprawy spalania uzasadniony jest poziomem konkurencji lub wrażliwością aplikacji.
- Sankcjonowane wyścigi drag racing i zajęcia na torze kołowym, w których o czasie okrążeń lub czasie, który upłynął, decydują setne części sekundy.
- Silniki uliczne i wyścigowe z turbodoładowaniem i doładowaniem pracujące na granicy limitów detonacji.
- Silniki wolnossące o wysokim stopniu sprężania, zbudowane z myślą o maksymalnej mocy na paliwie pompowym lub wyścigowym.
- Prace rozwojowe nad hamownią, podczas których spójność między cylindrami bezpośrednio wpływa na to, jak ściśle można dostroić mapę zapłonu.
- Wyścigi wytrzymałościowe i długotrwałe, w których zmniejszone zanieczyszczenie elektrod wydłuża odstęp między wymianami świec.
- Silniki tłokowe do zastosowań morskich i lotniczych, w których zgodność między cylindrami bezpośrednio wpływa na wibracje i długoterminową niezawodność przy stałej, wysokiej mocy.
- Programy badań i rozwoju silników porównujące konstrukcje komór, w których kontrolowanie orientacji elektrod eliminuje zmienną zakłócającą z wyników testów.
W przypadku codziennej pracy silnika z kompresją i łagodnym tuningiem praktyczna różnica w stosunku do indeksowania jest zwykle zbyt mała, aby ją zauważyć, a czas spędzony na wymianie podkładek lepiej spędzić gdzie indziej. Indeksowanie sprawdza się w kompilacjach, w których liczy się każdy mierzalny punkt procentowy, a zwrot z dodatkowego czasu montażu skaluje się bezpośrednio w zależności od tego, jak blisko limitu wydajności jest już wykorzystywany silnik.
Najczęstsze mity na temat indeksowania świec zapłonowych
Mit: Indeksowanie działa w ten sam sposób w każdym silniku
Rzeczywistość: prawidłowa orientacja zależy od geometrii komory, układu zaworów i umiejscowienia grzybka, więc orientacja ułatwiająca odlewanie jednej głowicy może być neutralna lub nawet lekko negatywna w przypadku innej konstrukcji komory.
Mit: Samo indeksowanie rozwiąże problem detonacji
Rzeczywistość: indeksowanie może nieznacznie zmniejszyć zlokalizowane gorące punkty, ale nie zastępuje prawidłowej liczby oktanowej paliwa, czasu zapłonu i wydajności układu chłodzenia, gdy detonacja już występuje.
Mit: Podkładka o dowolnej grubości będzie skuteczna pod warunkiem prawidłowego momentu dokręcenia
Rzeczywistość: sam moment obrotowy określa obciążenie zacisku, a nie położenie obrotowe. Dwie podkładki o różnej grubości mogą osiągnąć prawidłowy moment obrotowy, zatrzymując świecę pod bardzo różnymi kątami.
Mit: Po zindeksowaniu wtyczki nie trzeba już nigdy więcej sprawdzać
Rzeczywistość: za każdym razem, gdy świeca jest wyjmowana i ponownie instalowana, także w celu rutynowej kontroli szczeliny, proces indeksowania należy powtórzyć, ponieważ ostateczna pozycja ustalana jest przez podkładkę lub gniazdo.
Często zadawane pytania
Czy indeksowanie świec zapłonowych powoduje utratę gwarancji?
Wyjmowanie i ponowne instalowanie świec z wymianą podkładek jest rutynową czynnością konserwacyjną i zasadniczo samo w sobie nie wpływa na gwarancję mechaniczną silnika, chociaż konstruktorzy powinni nadal przestrzegać specyfikacji momentu obrotowego dla konkretnej kombinacji świecy i głowicy, aby uniknąć uszkodzenia uszczelki lub gwintu.
Czy indeksowanie można wykonać przy użyciu dowolnej świecy zapłonowej?
Większość stożkowych grzybów gniazd i uszczelek można indeksować przy użyciu metody wymiany podkładek, chociaż stożkowe grzyby gniazd, które opierają się na uszczelce metal-metal bez podkładki zgniatanej, są trudniejsze do dokładnego indeksowania, ponieważ nie ma regulacji grubości podkładki. Korki gniazd uszczelek są na ogół łatwiejszym i częstszym wyborem w przypadku projektów indeksowania.
Ile mocy dodaje indeksowanie?
W większości silników wolnossących wymierny zysk z samego indeksowania jest niewielki, często poniżej jednego procenta, przy czym większą korzyścią jest bardziej spójne spalanie z cylindra na cylinder, a nie dramatyczny wzrost mocy szczytowej. Silniki z wymuszonym doładowaniem i silniki o wysokim stopniu sprężania przynoszą zazwyczaj bardziej znaczące korzyści praktyczne, ponieważ poprawiona konsystencja umożliwia bardziej agresywny, ale wciąż bezpieczny czas zapłonu.
Czy indeksowanie jest tym samym, co przerwanie świecy zapłonowej?
Nie. Szczelina określa odległość pomiędzy elektrodą środkową a masą, która kontroluje energię iskry i zapotrzebowanie na napięcie. Indeksowanie kontroluje orientację obrotową elektrody uziemiającej względem komory. Są to oddzielne regulacje i obie można wykonać na tej samej wtyczce.
Jak często należy powtarzać indeksowanie?
Indeksowanie ustala się podczas instalacji i nie trzeba go powtarzać, chyba że świeca zostanie wyjęta i ponownie zainstalowana, ponieważ orientacja elektrody jest ustalona po osadzeniu wtyczki w podkładce lub gnieździe. Za każdym razem, gdy świece są wyciągane w celu kontroli lub wymiany, proces indeksowania powinien zostać powtórzony, jeśli orientacja ma znaczenie dla danego zastosowania.
Co tools are needed to index a spark plug at home?
Kalibrowany klucz dynamometryczny, nasadka do świec zapłonowych, zestaw stopniowanych podkładek ustalających lub podkładek zgniatanych o różnej grubości oraz dedykowane narzędzie indeksujące lub proste odniesienie kąta zaznaczone na sześciokątnych powierzchniach wystarczą do indeksowania świec w warunkach domowego garażu.
Czy indeksowanie ma znaczenie w przypadku standardowego, niezmodyfikowanego silnika?
Wymierne korzyści ze standardowego, łagodnie dostrojonego silnika są na ogół na tyle małe, że większość właścicieli nie zauważy różnicy w codziennej jeździe, dlatego też indeksowanie stosuje się głównie w wyścigach i zastosowaniach wymagających dużej wydajności, gdzie dodatkowy czas montażu przynosi wyraźną korzyść.
Czy indeksowanie można przeprowadzić, gdy silnik znajduje się w pojeździe?
Tak, o ile świece zapłonowe są dostępne bez konieczności demontażu głównych podzespołów, indeksowanie można przeprowadzić przy silniku w podwoziu, chociaż zajmuje to więcej czasu na cylinder niż standardowa wymiana świec ze względu na wielokrotny próbny montaż.
Czy indeksowanie wpływa na zakres temperatur świecy zapłonowej?
Samo indeksowanie nie zmienia zakresu cieplnego wtyczki, ale użycie podkładki znacznie grubszej lub cieńszej niż oryginalna konstrukcja producenta może nieznacznie zmienić odległość końcówki wtyczki od główki, co może mieć niewielki wtórny wpływ na sposób odprowadzania ciepła przez wtyczkę.
Czy indeksowanie jest legalne w sankcjonowanych klasach wyścigowych?
Indeksowanie świec zapłonowych jest dozwoloną praktyką montażową w zdecydowanej większości sankcjonowanych klas wyścigów, ponieważ nie zmienia samej świecy, a jedynie jej orientację montażową, chociaż konstruktorzy powinni zawsze sprawdzić konkretny zbiór przepisów dla swojej klasy, ponieważ przepisy dotyczące wyposażenia różnią się w zależności od organów sankcjonujących.
