Co to jest indeksowanie świec zapłonowych? Kompletny przewodnik po celu i procesie

Indeksowanie świec zapłonowych: krótka odpowiedź

Indeksowanie świecy zapłonowej polega na celowym obróceniu świecy zapłonowej w taki sposób, że otwarta strona jej elektrody masowej skierowana jest w wybranym kierunku wewnątrz komory spalania. Nie ma potrzeby zginania elektrody. Zamiast tego dodajesz cienkie miedziane podkładki pod kołnierz świecy, a kiedy dokręcasz świecę do głowicy cylindrów, zatrzymuje się ona pod nieco innym kątem. Następnie ustawia się otwartą szczelinę tak, aby jądro płomienia miało wolną drogę w kierunku najgęstszej części ładunku paliwowo-powietrznego.

Technika ta od dziesięcioleci stanowi podstawę konstrukcji silników o wysokich osiągach. Praktyczny efekt zależy całkowicie od silnika. Silnik wyścigowy z wysokim stopniem sprężania lub turbosprężarką może wykazywać wymierny wzrost konsystencji spalania, podczas gdy seryjny kierowca jeżdżący na co dzień odczuje subtelną różnicę jedynie przy niskim obciążeniu. W przypadku każdego silnika, który oczekuje więcej od układu zapłonowego, nauka indeksowania świecy zapłonowej jest cenną umiejętnością.

Indeksowanie działa najlepiej, gdy inne zmienne spalania są już w dobrym stanie. Szczelina musi być prawidłowa, układ paliwowy czysty, a kompresja równa w cylindrach. Jeśli takowe istnieją, indeksowanie jest kolejnym znaczącym krokiem dla konstruktora silnika, który chce, aby każdy cylinder rozpoczynał spalanie od tego samego punktu.

Co dokładnie oznacza indeksowanie świec zapłonowych?

Konwencjonalna wtyczka z odstępem J wykorzystuje elektrodę środkową i wygiętą elektrodę boczną. Przestrzeń między nimi to miejsce, w którym przeskakuje iskra. Ponieważ elektroda boczna jest zakrzywiona, blokuje jądro płomienia po jednej stronie, a drugą pozostawia otwartą. W przypadku nowej świecy producent nie ma możliwości sprawdzenia, w którą stronę będzie skierowana otwarta strona po zamontowaniu świecy w głowicy cylindrów.

Po dokręceniu korka gniazda uszczelki obrót zatrzymuje się w losowym położeniu. Jeśli zainstalujesz korek i skierujesz otwartą stronę w stronę zaworu wydechowego, płomień będzie musiał się rozszerzyć w kierunku przeciwnym do przepływu ładunku dolotowego. To jest sytuacja, którą koryguje indeksowanie.

Indeksowanie określa ostateczną orientację. Procedura polega na wykorzystaniu skoku gwintu wtyczki. Wtyczka 14 mm o skoku 1,25 mm przesuwa się o 1,25 mm na każdy pełny obrót. Miedziana podkładka znajduje się na ramieniu gniazda wtyczki i lekko ją unosi. Przy następnym dokręceniu ta zwiększona wysokość powoduje, że wtyczka obraca się nieco dalej, zanim opadnie na dno.

Jest to regulacja mechaniczna, a nie modyfikacja tuningowa. Nie zmienia napięcia iskry, przerwy ani czasu zapłonu. Wpływa jedynie na fizyczne położenie elektrody uziemiającej w momencie wyzwolenia iskry.

Niektóre nowoczesne świece wykorzystują konstrukcję szczeliny powierzchniowej, w której iskra przeskakuje po powierzchni świecy. Nie mają one bocznej elektrody, którą można obracać, więc indeksowanie nie ma na nie wpływu. Wtyki J-gap stosowane w większości silników o wysokich osiągach pozostają standardowym przypadkiem w przypadku tej techniki.

Dlaczego indeksowanie ma znaczenie? Efekty w świecie rzeczywistym

Najczystszym sposobem zrozumienia indeksowania jest spojrzenie na jądro płomienia. Kiedy iskra przeskakuje przez szczelinę, mała kula plazmy musi rosnąć, aż zapali całą mieszaninę. Jeśli elektroda boczna jest duża i znajduje się bezpośrednio na drodze płomienia, pochłania ciepło i spowalnia front płomienia. Skierowanie otwartej szczeliny w stronę zaworu wlotowego umożliwia przedostanie się płomienia do świeżego ładunku wchodzącego do cylindra.

Konstruktorzy silników, którzy przeprowadzają bezpośrednie porównania tego samego silnika, opisują zyski, które w przypadku silników wyścigowych wolnossących zwykle wynoszą od 1 do 3 procent. To nie brzmi dużo, ale w formule, w której liczy się każdy punkt mocy, może to oddzielić szybkie okrążenie od wyniku w środku stawki. W silniku z wymuszoną indukcją efekt może być większy, ponieważ gęstszy ładunek pali się szybciej, a wszelkie opóźnienia we wzroście płomienia są wzmacniane.

Główną ukrytą korzyścią jest spójność we wszystkich cylindrach. W silniku fabrycznym każdy cylinder ma niewielką różnicę w odlewaniu. Jeśli ustawisz świece w taki sposób, aby każdy cylinder miał tę samą orientację elektrod, zmniejszysz wahania między biegami i sprawisz, że praca silnika na biegu jałowym i przy częściowym otwarciu przepustnicy będzie znacznie bardziej przewidywalna.

Kolejną kluczową zaletą jest kontrola przed zapłonem. Gdy elektroda masowa pozostaje chłodniejsza, cylinder jest bardziej odporny na gorące punkty, które mogą powodować detonację na granicy granicy spalania stukowego. Pomaga w tym elektroda platynowana lub irydowa, a indeksowanie zapewnia ostateczną regulację geometrii.

Świeca zapłonowa Iridium Platinum do zastosowań BMW i Mini Ta irydowo-platynowa świeca zapłonowa zapewnia doskonałą kontrolę przed zapłonem i stabilną pracę, co czyni ją niezawodnym wyborem do silników wymagających precyzyjnego indeksowania i zarządzania ciepłem. Zobacz produkt →

Jak indeksować świece zapłonowe: krok po kroku

Przed rozpoczęciem upewnij się, że silnik jest zimny, a cylinder znajduje się w górnym martwym punkcie lub masz dostęp przez otwór świecy zapłonowej. Użyj sprężonego powietrza, aby wydmuchać wszelkie zanieczyszczenia, które mogą dostać się do cylindra.

1. Zaznacz wtyczkę. Użyj markera farby na heksie, aby wskazać otwartą stronę szczeliny. Jeżeli korzystasz z gniazdka, umieść drugi znak na gnieździe w jednej linii ze znakiem wtyczki.
2. Instalacja próbna z zerową podkładką. Załóż nową miedzianą podkładkę, włóż korek i dokręć dokładnie zgodnie ze specyfikacją. Za pomocą boroskopu zanotuj położenie otwartej szczeliny względem głowicy cylindrów.
3. Oblicz obrót. Zmierz, o ile stopni należy obrócić wtyczkę. W przypadku metody standardowej otwarta strona powinna być skierowana w stronę zaworu wlotowego.
4. Wybierz grubość podkładki. Użyj matematyki skoku gwintu. Każda podkładka 0,25 mm zmienia obrót o około 72 stopnie na gwincie o skoku 1,25 mm.
5. Zamontuj ostatnią podkładkę. Załóż wybraną podkładkę, dokręć z tym samym momentem, sprawdź nowy kąt. Powtórz, jeśli potrzebujesz większej rotacji.
6. Zapisz wynik. Zapisz liczbę podkładek i kąt dla każdego cylindra. Pomaga to w ponownym indeksowaniu tych samych wtyczek po ich przyszłym usunięciu.

Matematyka kątów jest wskazówką, a nie nauką ścisłą. Miedziana podkładka ulega lekkiemu zgnieceniu podczas pierwszego montażu, a wartość momentu obrotowego wpływa na zgniecenie. Dlatego do końcowego montażu należy zawsze używać świeżej podkładki i mieścić się w zakresie momentu obrotowego zalecanego przez producenta.

Narzędzia i podkładki do indeksowania

Indeksowanie jest tanie. Nie potrzebujesz specjalnej maszyny. Podstawowy zestaw wystarczy do obsługi większości silników:

• Zestaw podkładek ustalających świecy zapłonowej, zwykle zawierający podkładki 0,25 mm, 0,5 mm i 0,75 mm
• Cienkościenne nasadki do świec zapłonowych zabezpieczające przed uszkodzeniem izolatora ceramicznego
• Klucz dynamometryczny o dokładności w dolnym zakresie, zwykle 10–25 Nm
• Boroskop lub lusterko inspekcyjne, aby zobaczyć elektrodę wewnątrz cylindra
• Środek do czyszczenia styków elektrycznych i czysta szmatka, aby końcówka wtyczki była wolna od oleju

Nie można przecenić używania prawidłowego klucza dynamometrycznego. Jeśli moment obrotowy różni się w zależności od wtyczki, końcowy kąt obrotu będzie się różnić. W głowicach aluminiowych wtyczka 14mm zwykle zabiera 18-25 Nm, natomiast wtyczka 12mm może przyjmować 15-20 Nm. Zawsze potwierdzaj wartość z instrukcji serwisowej.

Zestaw podkładek indeksujących kosztuje bardzo niewiele. Oszczędza to czas, ponieważ można przetestować kilka pozycji obrotu bez obróbki czegokolwiek. Gdy znajdziesz odpowiednią podkładkę, oznacz ją i zachowaj razem z cylindrem na przyszłe uruchomienia.

Podczas testowania kąta spójrz na podkładkę po próbnym dopasowaniu. Rozdrobniona miedź pozostawia widoczny pierścień stykowy. Pierścień ten informuje, czy podkładka jest równomiernie osadzona. Pochylona podkładka może spowodować, że świeca zatrzyma się pod innym kątem niż obliczony, dlatego przed zatwierdzeniem sprawdź, czy w pierścieniu stykowym nie ma małej szczeliny.

Kiedy właściwie należy indeksować świece zapłonowe?

Indeksowanie nie jest dla każdego. Prawidłowa odpowiedź zależy od typu silnika, celów tuningu i zaleceń fabrycznych:

• Silniki o wysokim stopniu sprężania statycznego lub doładowaniach wyporowych
• Silniki z turbodoładowaniem pracują na ubogiej lub na granicy spalania stukowego
• Naturalnie wolnossące silniki wyścigowe z niestandardowymi wałkami rozrządu i głowicami o wysokim przepływie
• Silniki zaburtowe do zastosowań morskich, dla których w instrukcji serwisowej określono indeksowanie
• Klasyczne silniki z dużymi płaskimi komorami spalania i świecami o dużym zasięgu
• Każdy silnik, w którym głowica cylindrów ma widoczne wybrzuszenie komory spalania odpowiadające jednej orientacji świecy

W nowoczesnym samochodzie miejskim korzyść jest mniejsza. Uzyskasz stabilniejszą pracę na biegu jałowym i nieco lepszą reakcję poniżej 3000 obr./min. Układ zapłonowy w nowoczesnym samochodzie wytwarza silną iskrę, a spray wtryskiwaczy jest już dobrze wymieszany. Dużego wzrostu mocy nie zobaczysz.

W przypadku tych, którzy jeżdżą na torze lub autocrossie, indeksowanie zestawu wtyczek zajmuje mniej niż 30 minut i dodaje nową warstwę spójności. Jest to ten rodzaj szczegółów, który pomaga silnikowi zachować przewidywalność podczas długich sesji.

Nawet dzisiaj świece niklowo-miedziane są produkowane do wielu nowoczesnych silników jako ekonomiczny zamiennik. Elektroda boczna jest duża i zapewnia przezroczystą otwartą stronę dla orientacji, dlatego obowiązuje ta sama metoda podkładki. W przypadku samochodu kompaktowego, takiego jak VW T-Cross, odpowiednia wtyczka niklowo-miedziana musi odpowiadać zakresowi temperatur i zasięgowi gwintu opracowanemu dla silnika.

Świeca zapłonowa niklowo-miedziana do VW T-Cross i Polo Plus Ekonomiczna świeca zapłonowa niklowo-miedziana przeznaczona do samochodów kompaktowych marki Volkswagen, zapewniająca niezawodny zapłon i odprowadzanie ciepła w codziennych warunkach jazdy. Zobacz produkt →

Szybkim sposobem sprawdzenia, czy indeksowanie pomaga w konkretnym silniku, jest zainstalowanie świec bez podkładek, uruchomienie silnika na hamowni, zapisanie liczb, następnie indeksowanie ich po stronie dolotowej i powtórzenie ciągnięcia. Delta powie Ci, czy warto ją zachować. W wielu silnikach ulicznych różnica jest na tyle mała, że ​​większość właścicieli pomija ten krok.

Powszechne mity i błędne przekonania

Na forach można znaleźć wiele porad, które powtarzają przestarzałe lub półprawdziwe informacje. Oto praktyczny widok po pracy ze świecami w różnych silnikach.

• Indeksowanie zapewnia każdemu silnikowi natychmiastowy wzrost mocy o 10 koni mechanicznych. Nieprawda. Większość zysków jest niewielka i pojawia się jako konsekwencja.
• Szczelina musi zawsze wskazywać na zawór wlotowy. Najczęściej, ale niektóre głowice korzystają z innych kątów, aby utrzymać chłodniejszą elektrodę.
• Równie dobrze działa wygięcie elektrody uziemiającej. Nigdy tego nie rób. Zmienia odstęp i uszkadza wtyczkę.
• Zaindeksowałem to raz i jest poprawne na zawsze. Wtyczka może się obracać, jeśli zostanie wyjęta i ponownie zainstalowana, dlatego po każdym wyjęciu należy powtórzyć ten krok.
• Wszystkie wtyczki są indeksowalne. Świece o konstrukcji szczeliny powierzchniowej lub z elektrodą boczną całkowicie zakrywającą elektrodę środkową są trudne do indeksowania, ponieważ kierunek otwarcia nie jest wyraźny.

Po zamontowaniu świec odczytaj kolor i wzór zużycia środkowego izolatora i elektrody uziemiającej. The poradnik czytania świec zapłonowych pokazuje, jak wygląda zdrowy cylinder. Jeśli po indeksowaniu świec jeden cylinder ma inny kolor niż pozostałe, problem prawdopodobnie dotyczy paliwa lub kompresji, a nie orientacji świec.

Które świece zapłonowe dobrze obsługują indeksowanie?

Idealne świece indeksujące mają konwencjonalną elektrodę boczną z odstępem J, płaskie gniazdo uszczelki i łatwy dostęp z otworu świecy. Wtyczki z długim izolatorem ceramicznym lub wąskim sześciokątem mogą być trudniejsze w obróbce.

Wtyki z cienkim drutem doskonale sprawdzają się, gdy indeksowanie jest połączone z melodią wyścigową. Mała elektroda boczna zmniejsza radiator i sprawia, że ​​jądro płomienia jest mniej podatne na utratę energii. Iryd i platyna mają lepszą stabilność w wysokich temperaturach niż miedź, więc rotacja pozostaje stabilna przez długi czas.

Rodzina podwójnych irydów jest szczególnie atrakcyjna, ponieważ zarówno elektroda środkowa, jak i boczne są wykonane z irydu. W japońskim silniku samochodowym podwójna świeca irydowa toleruje wysoką temperaturę spalania i wymaga niskiego napięcia zapłonu. Oznacza to, że kąt indeksowania nie musi być idealny, aby uzyskać niezawodną iskrę.

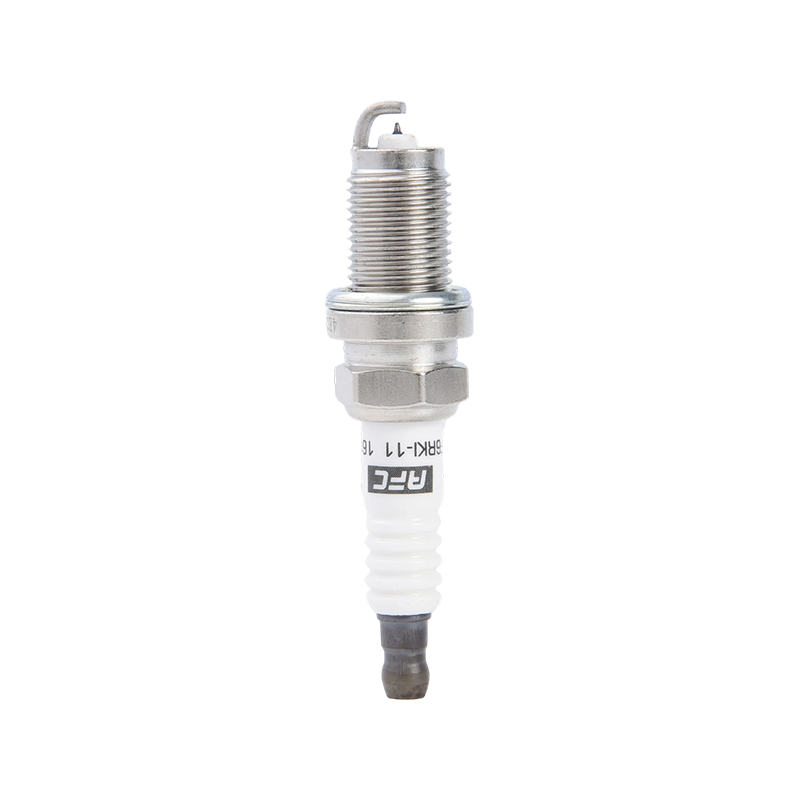

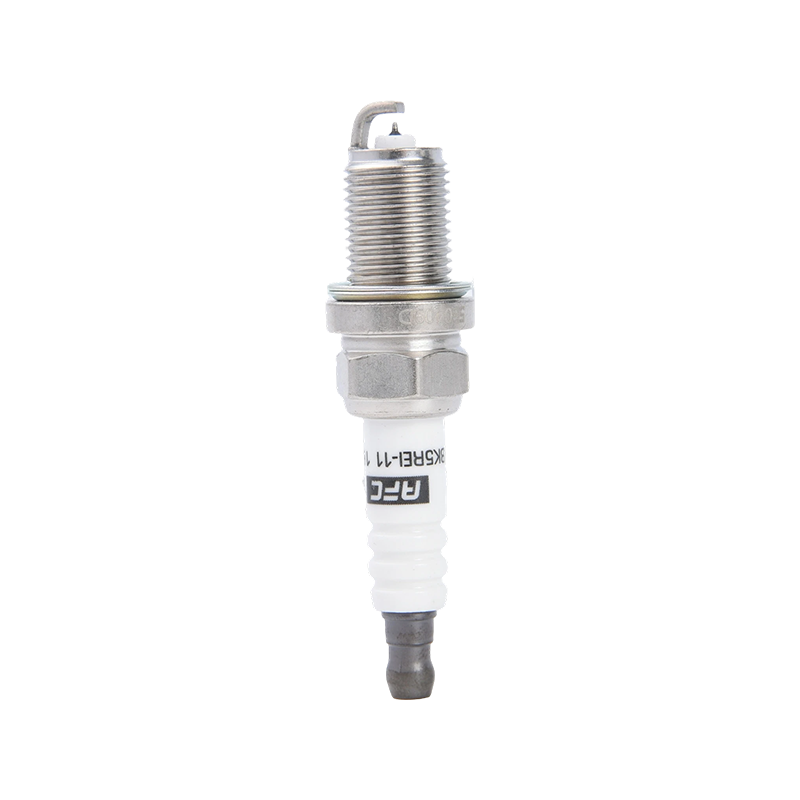

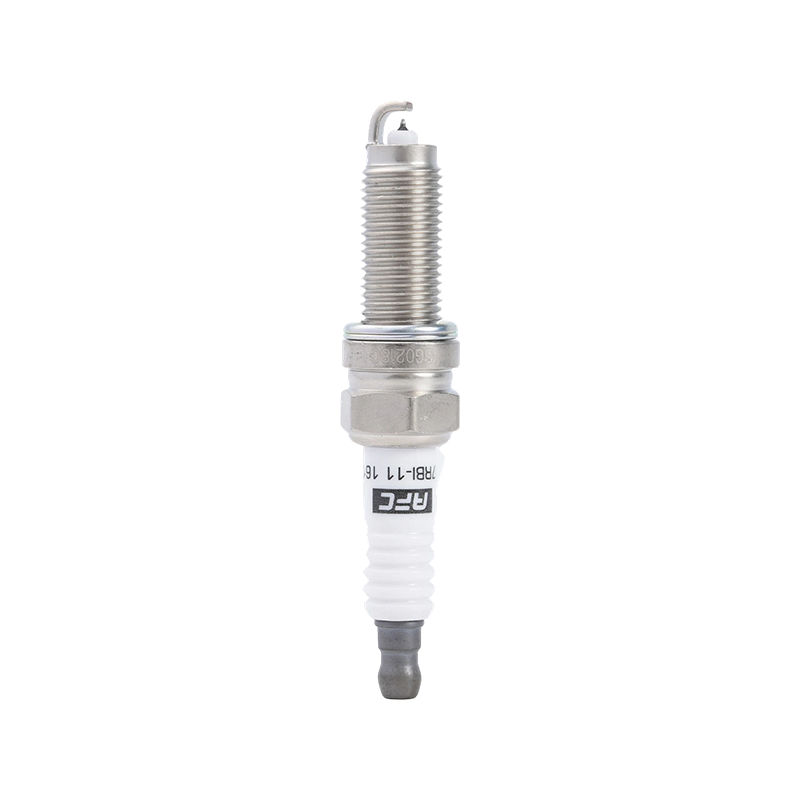

Podwójna irydowa świeca zapłonowa do Toyoty, Lexusa i Hondy Dzięki podwójnym elektrodom irydowym ta świeca zapłonowa zapewnia długotrwałą trwałość i spójny zapłon, odpowiednia do japońskich silników wymagających odporności na wysoką temperaturę i niskich kosztów konserwacji. Zobacz produkt →

Wybór jest tak samo ważny jak orientacja. Pochodzenie samochodu i rodzina silników określają zasięg gwintu, zakres temperatur i wymiary elektrody. Wtyczka, która jest za długa lub za krótka, nie będzie prawidłowo indeksowana, ponieważ występ gwintu nie będzie osadzony tam, gdzie powinien.

Jeśli pracujesz nad kilkoma markami, wybierz zestaw wtyczek pasujący do rodziny silników, zamiast wciskać jedną uniwersalną wtyczkę do wszystkich bloków. Skok gwintu i kształt elektrody bocznej nie są identyczne u każdego producenta. Wtyczka z płaską końcówką elektrody uziemiającej i wyraźnie zaznaczoną otwartą stroną zawsze będzie łatwiejsza do odczytania pod boroskopem.

Często zadawane pytania

Czy indeksowanie świec zapłonowych naprawdę robi różnicę?

To zależy. W przypadku silników wyścigowych i silników indukcyjnych o wysokim stopniu sprężania konstruktorzy zgłaszają wymierną poprawę w zakresie rozwoju płomienia, odporności na uderzenia i konsystencji. U codziennego kierowcy zaletą jest głównie płynniejsza praca na biegu jałowym i nieco lepsza reakcja na częściowe otwarcie przepustnicy. W standardowym silniku nie odczujesz wzrostu mocy o 10 koni mechanicznych.

W którą stronę powinna być skierowana otwarta szczelina?

Większość konstruktorów silników ustawia go w stronę zaworu wlotowego, tak aby jądro płomienia mogło wrosnąć w napływający ładunek. Ale są wyjątki. Centralnie umieszczona świeca, szczególna denka tłoka lub konieczność chłodzenia strony wydechowej mogą sprawić, że inna orientacja będzie bardziej efektywna. Sprawdź, czytając wtyczkę i obserwując cylinder przy częściowym obciążeniu.

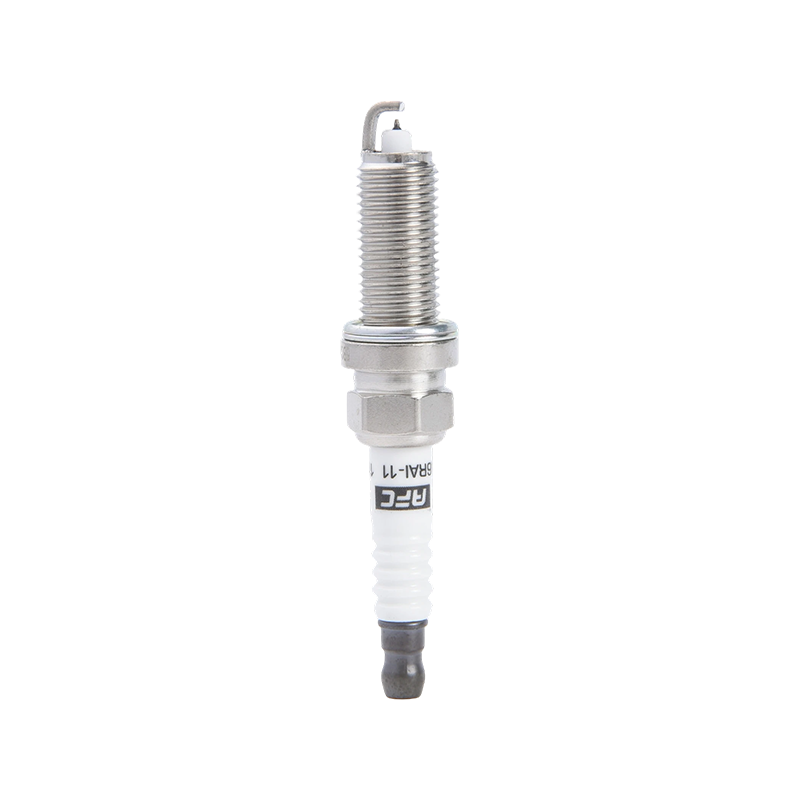

Czy możesz indeksować świece zapłonowe irydowe?

Tak. Świece irydowe cienkodrutowe ze standardową elektrodą boczną z szczeliną J można indeksować za pomocą tego samego systemu podkładek. Irydowa elektroda boczna jest zwykle cienka, więc otwartą stronę można łatwo zobaczyć pod boroskopem, a wtyczka jest wystarczająco wytrzymała, aby wytrzymać wielokrotne cykle instalacyjne.

Ile podkładek to za dużo?

Zwykle chcesz pozostać poniżej 1,5 mm całkowitego stosu. Większa wartość może wypchnąć świecę zbyt daleko z cylindra i wpłynąć na drogę płomienia lub lokalizację iskry. Jeśli potrzebujesz podwójnego obrotu w przypadku grubszej podkładki, wybierz grubość podkładki zapewniającą odpowiedni kąt z nie więcej niż trzema podkładkami.

Czy indeksowanie świecy zapłonowej jest tym samym co przerwa?

Nie. Odstęp określa odległość pomiędzy elektrodą środkową a elektrodą boczną. Indeksowanie ustala kierunek obrotu elektrody bocznej. Przed rozpoczęciem indeksowania należy ustawić odstęp.

Czy nowoczesne samochody potrzebują indeksowanych świec zapłonowych?

Większość tego nie robi. Nowoczesne układy zapłonowe charakteryzują się silną iskrą, a świece z cienkim drutem tworzą zwarte jądro płomienia. Jeśli Twój samochód jest seryjny i działa dobrze, pomiń go. Jeśli masz zmodyfikowany silnik z wymuszonym doładowaniem lub wysokim stopniem sprężania, indeksowanie jest wartościowym krokiem końcowym.

Jak długo trwa indeksowanie?

W przypadku silnika czterocylindrowego należy spodziewać się, że za pierwszym razem zajmie to od 20 do 40 minut. Większość tego czasu przypada na dopasowanie próbne i odczytywanie kąta. Gdy już znasz właściwą podkładkę dla każdego cylindra, pełne indeksowanie tych samych świec zajmuje mniej niż 10 minut.

Końcowe przemyślenia na temat indeksowania świec zapłonowych

Indeksowanie to niedrogi szczegół, który robi prawdziwą różnicę, gdy silnik jest już dobrze dostrojony. Jest to prosta mechaniczna regulacja, która daje Ci kontrolę nad zmienną, której normalnie nie widzisz.

Zacznij od nowego zestawu świec, ustaw odstęp i użyj czystej miedzianej podkładki. Grubość podkładki określa obrót, a klucz dynamometryczny określa, czy kąt jest powtarzalny. Jeśli silnik jest przeznaczony do wyścigów, do samochodów ulicznych lub do łodzi zaburtowych, czas jest tego wart.
